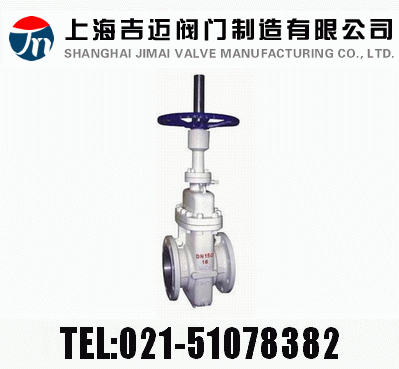

上海吉邁閥門制造有限公司主要生產≦Z43H 鑄鋼平板閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
【產品用途】
Z43H/X鑄鋼平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫�等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。
產品特點：
1、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2、閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3、閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
4、軛架套管：鋁青銅軛架套管配置針形止推軸承，較大程度減少操作扭矩。
5、閥桿：螺紋長度直到托架；銷釘和點焊；具有穩定性。
6、壓力密封：結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現較好的閥帽密封。
7、閥座環：焊接閥座環垂直于流動通道，易于維護。
8、執行機構：這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
9、軛架：完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
10、壓蓋：兩件式，自調節壓蓋，避免被彈出。
11、整體后座：硬面，使用壽命較長。
12、閥瓣：彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
13、整體止動：整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
返回頁首
【產品執行標準】
設計與制造：JB/T5298
法蘭尺寸：JB/79
結構長度：JB/T5298
壓力~溫度：GB9131
檢驗與試驗：JB/T5298
返回頁首
【產品性能規范】
Z43H/X鑄鋼平板閘閥主要性能規范
|
設計等級
|
常溫下試驗壓力（MPa）
|
適用溫度℃
|
適用介質
|
|
殼體
|
左密封
|
左密封
|
低壓密封
|
“G”型
|
“D”型
|
普通型
|
“抗硫”型
|
“基本”型
|
|
公稱壓力PN（MPa）
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29~50
|
-45~21
|
-2~121
|
H2S和CO2總含量大于500mg/m2的介質
|
石油天然氣、水等
|
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
|
磅級Lb
|
150
|
3.0
|
2.2
|
2.2
|
0.6
|
|
300
|
7.7
|
5.6
|
5.6
|
0.6
|
返回頁首
【產品零部件材質】
Z43H/X鑄鋼平板閘閥主要零件材質
|
閥門/閥蓋
|
WCB
|
WC6
|
A352-LCB
|
A351-CF8M
|
|
閘板
|
2Cr13+ENP
|
20CrMoV+STL
|
ANSO410+ENP
|
ANSI316+ENP
|
|
閥桿
|
2Cr13
|
2Cr13
|
A182-A6a
|
A182-A316S
|
|
閥座
|
25+PTFE
|
20CrMoV+STL
|
A105+PTFE
|
A182-F316+PTFE
|
|
填料
|
NBR/FPM
|
柔性石墨
|
聚四氟乙烯
|
|
墊片
|
-
|
|
螺栓
|
35
|
35CrMo
|
A193-B7M
|
A193-B8
|
|
適用介質
|
水、油口、蒸汽
|
蒸汽、油品
|
丙烷、乙烯
|
硝酸類
|
返回頁首
【產品外形和連接尺寸（PN1.6-PN2.5）】
Z43H/X鑄鋼平板閘閥主要外形和連接尺寸（PN1.6-PN2.5）
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
Do
|
f
|
b
|
H
|
H1
|
n-Φd
|
凸面法蘭
(RF)
(K)Z43WF6C
(K)Z543WF6C
(K)Z643WF6C
(K)Z943WF6C
|
50
|
178
|
160
|
125
|
100
|
250
|
3
|
16
|
584
|
80
|
4-Φ18
|
|
65
|
190
|
180
|
145
|
120
|
250
|
3
|
18
|
634
|
95
|
4-Φ18
|
|
80
|
203
|
195
|
160
|
135
|
250
|
3
|
20
|
688
|
100
|
8-Φ18
|
|
100
|
229
|
215
|
181
|
155
|
300
|
3
|
20
|
863
|
114
|
8-Φ18
|
|
125
|
254
|
245
|
210
|
185
|
350
|
3
|
22
|
940
|
132
|
8-Φ18
|
|
150
|
267
|
280
|
240
|
210
|
350
|
3
|
24
|
1030
|
150
|
8-Φ23
|
|
200
|
292
|
335
|
295
|
265
|
350
|
3
|
26
|
1277
|
168
|
12-Φ23
|
|
250
|
330
|
405
|
355
|
320
|
400
|
3
|
30
|
1491
|
203
|
12-Φ25
|
|
300
|
356
|
460
|
410
|
375
|
450
|
4
|
30
|
1701
|
237
|
12-Φ25
|
|
350
|
381
|
520
|
470
|
435
|
500
|
4
|
34
|
1875
|
265
|
16-Φ30
|
|
400
|
406
|
580
|
525
|
485
|
305
|
4
|
36
|
2180
|
300
|
16-Φ30
|
|
450
|
432
|
640
|
585
|
545
|
305
|
4
|
40
|
2440
|
325
|
20-Φ34
|
|
500
|
457
|
705
|
650
|
608
|
305
|
4
|
44
|
2860
|
360
|
20-Φ41
|
|
600
|
508
|
840
|
770
|
718
|
305
|
5
|
48
|
3450
|
425
|
20-Φ41
|
|
700
|
610
|
910
|
840
|
788
|
305
|
5
|
50
|
3960
|
460
|
24-Φ41
|
|
800
|
660
|
1020
|
950
|
898
|
305
|
5
|
52
|
4550
|
512
|
24-Φ41
|
|
900
|
711
|
1120
|
1050
|
998
|
250
|
5
|
54
|
5250
|
565
|
28-Φ48
|
|
1000
|
811
|
1250
|
1170
|
1110
|
250
|
5
|
56
|
5870
|
630
|
28-Φ18
|
|
2.5MPa
|
50
|
178
|
160
|
125
|
100
|
250
|
3
|
20
|
584
|
80
|
4-Φ18
|
凸面法蘭
(RF)
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25
|
65
|
190
|
180
|
145
|
120
|
300
|
3
|
22
|
634
|
95
|
8-Φ18
|
|
80
|
203
|
195
|
160
|
135
|
350
|
3
|
22
|
388
|
100
|
8-Φ18
|
|
100
|
229
|
230
|
190
|
160
|
350
|
3
|
24
|
863
|
114
|
8-Φ23
|
|
125
|
254
|
270
|
220
|
188,
|
350
|
3
|
28
|
940
|
132
|
8-Φ25
|
|
150
|
267
|
300
|
250
|
218
|
400
|
3
|
30
|
1030
|
150
|
8-Φ25
|
|
200
|
292
|
360
|
310
|
278
|
450
|
3
|
34
|
1277
|
168
|
12-Φ25
|
|
250
|
330
|
425
|
370
|
332
|
500
|
3
|
36
|
1491
|
203
|
12-Φ30
|
|
300
|
356
|
485
|
430
|
390
|
305
|
4
|
40
|
1701
|
237
|
16-Φ30
|
|
350
|
381
|
550
|
490
|
448
|
305
|
4
|
44
|
1875
|
265
|
16-Φ34
|
|
400
|
406
|
610
|
550
|
505
|
305
|
4
|
48
|
2180
|
300
|
16-Φ34
|
|
450
|
432
|
660
|
600
|
555
|
305
|
4
|
50
|
2440
|
325
|
20-Φ34
|
|
500
|
457
|
730
|
660
|
610
|
305
|
4
|
52
|
2860
|
360
|
20-Φ41
|
|
600
|
508
|
840
|
770
|
718
|
305
|
5
|
56
|
3450
|
425
|
20-Φ41
|
|
700
|
610
|
955
|
875
|
815
|
305
|
5
|
60
|
3960
|
460
|
24-Φ48
|
|
800
|
660
|
1070
|
990
|
930
|
305
|
5
|
64
|
4550
|
512
|
24-Φ48
|
|
900
|
711
|
1180
|
1090
|
1025
|
-
|
5
|
66
|
5250
|
595
|
28-Φ54
|
|
1000
|
811
|
1305
|
1210
|
1140
|
-
|
5
|
68
|
5870
|
660
|
28-Φ48
|
返回頁首
【產品外形和連接尺寸（PN4.0-PN10.0）】
Z43H/X鑄鋼平板閘閥主要外形和連接尺寸（PN4.0-PN10.0）
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
Y
|
Do
|
f
|
f2
|
b
|
H
|
H1
|
n-Φd
|
凹凸法蘭
(MFM)
(K)Z43WF-40
(K)Z543WF-40
(K)Z643WF-40
(K)Z943WF-40
|
50
|
250
|
160
|
125
|
100
|
88
|
250
|
3
|
4
|
20
|
584
|
80
|
4-Φ18
|
|
65
|
280
|
180
|
145
|
120
|
110
|
250
|
3
|
4
|
22
|
634
|
95
|
8-Φ18
|
|
80
|
310
|
195
|
160
|
135
|
121
|
250
|
3
|
4
|
22
|
679
|
102
|
8-Φ18
|
|
100
|
350
|
230
|
190
|
160
|
150
|
300
|
3
|
4.5
|
24
|
863
|
115
|
8-Φ23
|
|
125
|
400
|
270
|
220
|
188
|
176
|
350
|
3
|
4.5
|
28
|
940
|
133
|
8-Φ25
|
|
150
|
450
|
300
|
250
|
218
|
204
|
350
|
3
|
4.5
|
30
|
1040
|
152
|
8-Φ25
|
|
200
|
550
|
375
|
320
|
282
|
260
|
350
|
3
|
4.5
|
38
|
1282
|
188
|
12-Φ30
|
|
250
|
650
|
445
|
385
|
345
|
313
|
400
|
3
|
4.5
|
42
|
1495
|
223
|
12-Φ34
|
|
300
|
750
|
415
|
450
|
408
|
364
|
450
|
4
|
4.5
|
46
|
1701
|
250
|
16-Φ34
|
|
350
|
850
|
470
|
510
|
465
|
422
|
500
|
4
|
5
|
52
|
1880
|
280
|
16-Φ34
|
|
400
|
950
|
655
|
585
|
535
|
474
|
305
|
4
|
5
|
58
|
2200
|
310
|
20-Φ41
|
|
450
|
1050
|
680
|
610
|
560
|
524
|
305
|
4
|
5
|
60
|
2480
|
335
|
20-Φ41
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
305
|
4
|
5
|
62
|
2890
|
380
|
20-Φ48
|
|
600
|
1350
|
890
|
795
|
730
|
678
|
305
|
5
|
6
|
62
|
2480
|
450
|
20-Φ54
|
|
700
|
1450
|
995
|
900
|
835
|
768
|
305
|
5
|
6
|
68
|
3985
|
500
|
24-Φ54
|
|
800
|
1650
|
1135
|
1030
|
960
|
876
|
305
|
5
|
6
|
76
|
4750
|
570
|
24-Φ58
|
|
6.4MPa
|
50
|
250
|
175
|
135
|
105
|
88
|
250
|
3
|
4
|
26
|
584
|
90
|
4-Φ23
|
凹凸法蘭
(MFM)
(K)Z43WF-64
(K)Z543WF-64
(K)Z643WF-64
(K)Z943WF-64
|
65
|
280
|
200
|
160
|
130
|
110
|
250
|
3
|
4
|
28
|
634
|
105
|
8-Φ23
|
|
80
|
310
|
210
|
170
|
140
|
121
|
250
|
3
|
4
|
30
|
679
|
110
|
8-Φ23
|
|
100
|
350
|
250
|
200
|
168
|
150
|
300
|
3
|
4.5
|
32
|
763
|
130
|
8-Φ25
|
|
125
|
400
|
295
|
202
|
176
|
350
|
3
|
4.5
|
36
|
970
|
150
|
8-Φ30
|
-
|
|
150
|
450
|
340
|
280
|
240
|
204
|
350
|
3
|
4.5
|
38
|
1038
|
175
|
8-Φ34
|
|
200
|
500
|
405
|
345
|
300
|
260
|
350
|
3
|
4.5
|
44
|
1282
|
210
|
12-Φ34
|
|
250
|
650
|
470
|
400
|
352
|
313
|
400
|
3
|
4.5
|
48
|
1495
|
240
|
12-Φ41
|
|
300
|
750
|
530
|
460
|
412
|
364
|
450
|
4
|
4.5
|
54
|
1965
|
270
|
16-Φ41
|
|
350
|
850
|
595
|
525
|
475
|
422
|
500
|
4
|
5
|
60
|
2185
|
300
|
16-Φ41
|
|
400
|
950
|
670
|
585
|
525
|
474
|
305
|
4
|
5
|
66
|
2573
|
335
|
16-Φ48
|
|
450
|
1050
|
715
|
630
|
570
|
524
|
305
|
4
|
5
|
68
|
2800
|
360
|
20-Φ48
|
|
500
|
1150
|
800
|
705
|
640
|
576
|
305
|
4
|
5
|
70
|
3280
|
405
|
20-Φ54
|
|
600
|
1350
|
930
|
820
|
750
|
678
|
305
|
5
|
6
|
76
|
380
|
470
|
20-Φ58
|
|
10.0MPa
|
50
|
250
|
195
|
145
|
112
|
88
|
250
|
3
|
4
|
28
|
590
|
100
|
4-Φ25
|
凹凸法蘭
(MFM)
(K)Z43WF00
(K)Z543WF00
(K)Z643WF00
(K)Z943WF00
|
65
|
280
|
220
|
170
|
138
|
110
|
250
|
3
|
4
|
32
|
640
|
115
|
8-Φ25
|
|
80
|
310
|
230
|
180
|
148
|
121
|
250
|
3
|
4
|
34
|
680
|
120
|
8-Φ25
|
|
100
|
350
|
265
|
210
|
172
|
150
|
300
|
3
|
4.5
|
38
|
870
|
135
|
8-Φ30
|
|
125
|
400
|
310
|
250
|
210
|
176
|
350
|
3
|
4.5
|
42
|
980
|
155
|
8-Φ34
|
|
150
|
450
|
350
|
290
|
250
|
204
|
350
|
3
|
4.5
|
46
|
1100
|
180
|
12-Φ34
|
|
200
|
550
|
430
|
360
|
312
|
260
|
350
|
3
|
4.5
|
454
|
1315
|
220
|
12-Φ41
|
|
250
|
650
|
500
|
430
|
382
|
313
|
400
|
3
|
4.5
|
60
|
1605
|
255
|
12-Φ41
|
|
300
|
75
|
585
|
500
|
442
|
364
|
450
|
4
|
4.5
|
70
|
1925
|
295
|
16-Φ48
|
|
350
|
850
|
665
|
560
|
408
|
422
|
500
|
4
|
5
|
76
|
2280
|
335
|
16-Φ54
|
|
400
|
950
|
715
|
620
|
558
|
474
|
305
|
4
|
5
|
80
|
2580
|
360
|
16-Φ54
|
返回頁首

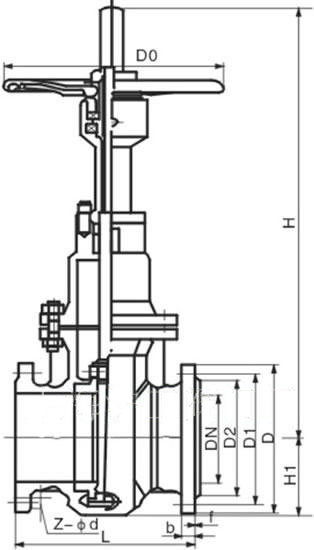

【產品外形和連接尺寸尺寸示意圖】
聲明：本文中所有文字、數據、圖片均只適用于參考，Z43H/X 鑄鋼平板閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：Z43H 鑄鋼平板閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
專業制造、專業服務，吉邁為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
- 守信合同，保證及時供貨，隨時保持與客戶聯系
- 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
- 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
- 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量
