上海吉邁閥門制造有限公司主要生產≦Q941Y 型 PN16~PN63 浮動硬密封電動球閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
產品說明
Q941Y 型 PN16~PN63 浮動硬密封電動球閥：電動驅動、法蘭連接形式、浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封（金屬密封），此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。
Q941Y 型 PN16~PN63 浮動硬密封電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 DCL 系列精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
產品性能參數
Q941Y 型 PN16~PN63 法蘭連接浮動硬密封電動球閥主要性能參數
|
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
|
Q941Y-16C
|
16
|
1.6
|
-28~425
|
水、蒸汽、油品等
|
|
Q941Y-25
|
25
|
2.5
|
|
Q941Y-40
|
40
|
4.0
|
|
Q941Y-63
|
63
|
6.3
|
|
Q941Y-16P
|
16
|
1.6
|
-28~500
|
硝酸等腐蝕性介質
|
|
Q941Y-25P
|
25
|
2.5
|
|
Q941Y-40P
|
40
|
4.0
|
|
Q941Y-63P
|
63
|
6.3
|
|
Q941Y-16R
|
16
|
1.6
|
|
Q941Y-25R
|
25
|
2.5
|
|
Q941Y-40R
|
40
|
4.0
|
|
Q941Y-63R
|
63
|
6.3
|
產品零部件材料
Q941Y 型 PN16~PN63 法蘭連接浮動硬密封電動球閥零部件材料
|
型號
|
材料
|
|
閥體
|
球體、閥桿
|
密封圈
|
填料、墊圈
|
|
Q941Y-16C
|
WCB
|
2Cr13
|
特種硬化材料
|
柔性石墨環、柔性石墨纏繞墊
|
|
Q941Y-25
|
|
Q941Y-40
|
|
Q941Y-63
|
|
Q941Y-16P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
Q941Y-25P
|
|
Q941Y-40P
|
|
Q941Y-63P
|
|
Q941Y-16R
|
CF8 (304)
|
0Cr18Ni9 (304)
|
|
Q941Y-25R
|
|
Q941Y-40R
|
|
Q941Y-63R
|
產品外形及結構尺寸
Q941Y 型 (PN16) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4×ø14
|
|
20
|
140
|
105
|
75
|
55
|
14
|
4×ø14
|
|
25
|
150
|
115
|
85
|
65
|
14
|
4×ø14
|
|
32
|
165
|
135
|
100
|
78
|
16
|
4×ø18
|
|
40
|
180
|
145
|
110
|
85
|
16
|
4×ø18
|
|
50
|
200
|
160
|
125
|
100
|
16
|
4×ø18
|
|
65
|
220
|
180
|
145
|
120
|
18
|
4×ø18
|
|
80
|
250
|
195
|
160
|
135
|
20
|
8×ø18
|
|
100
|
280
|
215
|
180
|
155
|
20
|
8×ø18
|
|
125
|
320
|
245
|
210
|
185
|
22
|
8×ø18
|
|
150
|
360
|
280
|
240
|
210
|
24
|
8×ø23
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12×ø23
|
Q941Y 型 (PN25) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4×ø14
|
|
20
|
140
|
105
|
75
|
55
|
16
|
4×ø14
|
|
25
|
150
|
115
|
85
|
65
|
16
|
4×ø14
|
|
32
|
165
|
135
|
100
|
78
|
18
|
4×ø18
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4×ø18
|
|
50
|
200
|
160
|
125
|
100
|
20
|
4×ø18
|
|
65
|
220
|
180
|
145
|
120
|
22
|
8×ø18
|
|
80
|
250
|
195
|
160
|
135
|
22
|
8×ø18
|
|
100
|
280
|
230
|
190
|
160
|
24
|
8×ø23
|
|
125
|
320
|
270
|
220
|
188
|
28
|
8×ø25
|
|
150
|
360
|
300
|
250
|
218
|
30
|
8×ø25
|
|
200
|
400
|
360
|
310
|
278
|
34
|
12×ø25
|
Q941Y 型 (PN40) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4×ø14
|
|
20
|
140
|
105
|
75
|
55
|
16
|
4×ø14
|
|
25
|
150
|
115
|
85
|
65
|
16
|
4×ø14
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4×ø18
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4×ø18
|
|
50
|
220
|
160
|
125
|
100
|
20
|
4×ø18
|
|
65
|
250
|
180
|
145
|
120
|
22
|
8×ø18
|
|
80
|
280
|
195
|
160
|
135
|
22
|
8×ø18
|
|
100
|
320
|
230
|
190
|
160
|
24
|
8×ø23
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8×ø25
|
|
150
|
400
|
300
|
250
|
218
|
30
|
8×ø25
|
|
200
|
502
|
375
|
320
|
282
|
38
|
12×ø30
|
Q941Y 型 (PN63) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
|
15
|
140
|
105
|
75
|
55
|
18
|
4×ø14
|
|
20
|
152
|
125
|
90
|
68
|
20
|
4×ø18
|
|
25
|
180
|
135
|
100
|
78
|
22
|
4×ø18
|
|
32
|
200
|
150
|
110
|
82
|
24
|
4×ø23
|
|
40
|
220
|
165
|
125
|
95
|
24
|
4×ø23
|
|
50
|
250
|
175
|
135
|
105
|
26
|
4×ø23
|
|
65
|
280
|
200
|
160
|
130
|
28
|
8×ø23
|
|
80
|
320
|
210
|
170
|
140
|
30
|
8×ø23
|
|
100
|
360
|
250
|
200
|
168
|
32
|
8×ø25
|
|
125
|
381
|
295
|
240
|
202
|
36
|
8×ø34
|
|
150
|
403
|
340
|
280
|
240
|
38
|
12×ø34
|

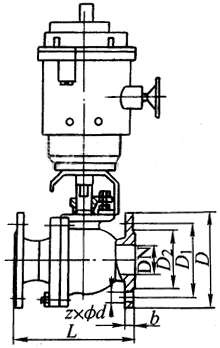

產品外形及結構尺寸示意圖
訂貨提供產品參數：Q941Y 型 PN16~PN63 浮動硬密封電動球閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
專業制造、專業服務，吉邁為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
- 守信合同，保證及時供貨，隨時保持與客戶聯系
- 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
- 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
- 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量
