上海吉邁閥門制造有限公司主要生產≦PZ673H氣動刀閘閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

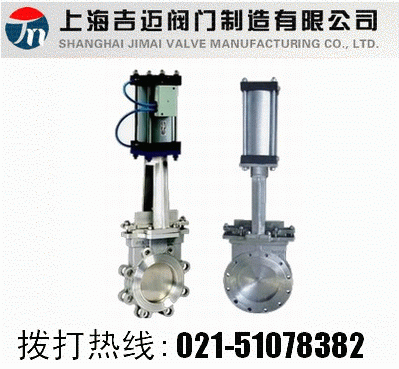

在經營與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點，不斷提高產品的科技含量，從一些技術細節著手，完善了刀閘閥的綜合性能。氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。 PZ673H（X、F）系列氣動刀型閘閥品種齊全。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50～DN1000。氣動刀閘閥產品廣泛用于化工、煤碳、制 糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。
氣動刀型閘閥 主要結構及產品特點
氣動刀型閘閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。
氣動刀閘閥結構特點：
（1）采用對夾式結構，體積小，重量輕。
（2）完全敞開的通道，可以防止介質在閥內沉積。
（3）新研制的U型封圈，可以保證閥門的良好密封性。
（4）閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
（5）流阻小。
（6）安裝維修方便。
氣動刀型閘閥 執行標準
|
設計標準
|
JB/T869l-1998 MSS SP-81
|
|
法蘭標準
|
GB/T9113．1-2000
|
|
結構長度
|
GB/T1-5188．2-94
|
|
試驗和壓力
|
GB/T13927-2000
|
氣動刀型閘閥 執行器技術參數
|
零件名稱
|
材質名稱
|
材質牌號
|
|
圓螺母
|
優質碳素鋼
|
25
|
|
手輪
|
灰口鑄鋼
|
HT200
|
|
軸承壓蓋
|
優質碳素鋼
|
35
|
|
閥桿螺母
|
鋁青銅
|
ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
|
|
鋁黃銅
|
ZCuZn25A16Fe3Mn3
|
|
軸承
|
—
|
51110
|
|
閥桿
|
不銹鋼
|
304、316、2Cr13
|
|
支架
|
碳素鋼、不銹鋼
|
WCB、CF8等
|
|
閘板
|
不銹鋼
|
304、316、304L、316L、2Cr13
|
|
螺栓螺母
|
優質碳素鋼
|
35
|
|
填料壓蓋
|
碳素鋼
|
WCB
|
|
填料
|
柔性石墨盤根石棉根增強四氟纖維盤根
|
—
|
|
閥體
|
碳素鋼、不銹鋼
|
WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼
|
氣動刀型閘閥 主要性能規范
|
公稱壓力PN（MPa）
|
殼體試驗（MPa）
|
密封試驗（MPa）
|
適用介質
|
|
1.0
|
1.5
|
1.1
|
煙氣、灰、渣水混合物、空氣混合物
|
|
1.6
|
2.4
|
1.8
|
氣動刀型閘閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式，氣-關式）
訂貨提供產品參數：PZ673H氣動刀閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
