上海吉邁閥門制造有限公司主要生產≦Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
產品說明

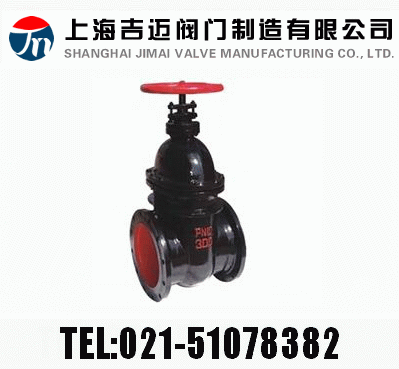

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥：手動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10~PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。
產品性能參數
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥主要性能參數
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
BSZ45T-10
|
10
|
1.0
|
≤100
|
水
|
|
BSZ45T-16Q
|
16
|
1.6
|
≤100
|
水
|
返回頁首
產品零部件材料
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥零部件材料
|
型號
|
材料
|
|
閥體、閥蓋、閘板
|
閥桿
|
密封面
|
填料
|
|
Z45T-10
|
灰鑄鐵
|
鉻不銹鋼
|
鑄鋁青銅
|
O 形圈
|
|
Z4T5-16Q
|
球墨鑄鐵
|
鉻不銹鋼
|
鑄鋁青銅
|
O 形圈
|
返回頁首
產品外形及結構尺寸
Z45T-10 型暗桿楔式單閘板閘閥主要外形及結構尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
z×Φd
|
H
|
|
50
|
178
|
165
|
125
|
102
|
4×Φ19
|
285
|
|
65
|
190
|
185
|
145
|
122
|
4×Φ19
|
305
|
|
80
|
203
|
200
|
160
|
138
|
8×Φ19
|
330
|
|
100
|
229
|
220
|
180
|
158
|
8×Φ19
|
405
|
|
125
|
254
|
250
|
210
|
188
|
8×Φ19
|
460
|
|
150
|
267
|
285
|
240
|
212
|
8×Φ23
|
506
|
|
200
|
292
|
340
|
295
|
268
|
8×Φ23
|
610
|
|
250
|
330
|
395
|
350
|
320
|
12×Φ23
|
730
|
|
300
|
356
|
445
|
400
|
370
|
12×Φ23
|
950
|
返回頁首
Z45T-16Q 型暗桿楔式單閘板閘閥主要外形及結構尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
z×Φd
|
H
|
|
50
|
178
|
165
|
125
|
102
|
4×Φ19
|
285
|
|
65
|
190
|
185
|
145
|
122
|
4×Φ19
|
305
|
|
80
|
203
|
200
|
160
|
138
|
8×Φ19
|
330
|
|
100
|
229
|
220
|
180
|
158
|
8×Φ19
|
405
|
|
125
|
254
|
250
|
210
|
188
|
8×Φ19
|
460
|
|
150
|
267
|
285
|
240
|
212
|
8×Φ23
|
506
|
|
200
|
292
|
340
|
295
|
268
|
12×Φ23
|
610
|
|
250
|
330
|
405
|
355
|
320
|
12×Φ28
|
730
|
|
300
|
356
|
460
|
410
|
378
|
12×Φ28
|
950
|
|
350
|
381
|
520
|
470
|
438
|
16×Φ28
|
1125
|
|
400
|
406
|
582
|
525
|
490
|
16×Φ31
|
1200
|
|
450
|
432
|
640
|
585
|
550
|
20×Φ31
|
1320
|
|
500
|
457
|
715
|
650
|
610
|
20×Φ34
|
1410
|
|
600
|
508
|
840
|
770
|
725
|
20×Φ37
|
1500
|
|
700
|
610
|
910
|
840
|
795
|
24×Φ37
|
1700
|
|
800
|
660
|
1025
|
950
|
900
|
24×Φ40
|
1850
|
|
900
|
711
|
1125
|
1050
|
1000
|
28×Φ40
|
2250
|
|
1000
|
811
|
1255
|
1170
|
1115
|
28×Φ43
|
2400
|
返回頁首

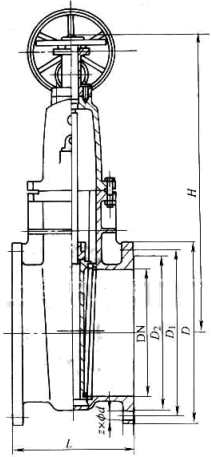

產品外形及結構尺寸示意圖
返回頁首
聲明：本文中所有文字、數據、圖片均只適用于參考，Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
