上海吉邁閥門制造有限公司主要生產≦Z41T-10C 型法蘭連接鋼制閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
產品說明

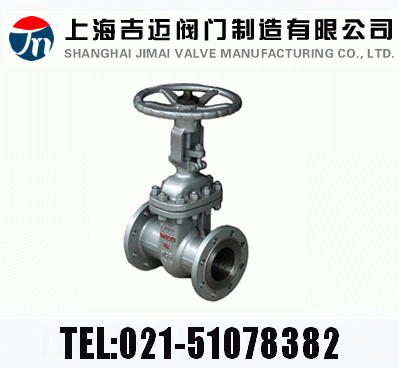

Z41T-10C 型法蘭連接鋼制閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為黃銅，公稱壓力 PN10，閥體材料為碳鋼的閘閥。
產品性能參數
Z41T-10C 型法蘭連接鋼制閘閥主要性能參數
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
Z41T-10C
|
10
|
1.0
|
≤120
|
水、蒸汽、油品
|
返回頁首 ⇑
產品零部件材料
Z41T-10C 型法蘭連接鋼制閘閥零部件材料
|
型號
|
材料
|
|
閥體、閥蓋、閘板
|
密封面
|
閥桿
|
墊片
|
|
Z41T-10C
|
WCB
|
黃銅
|
2Cr13
|
石棉板
|
返回頁首 ⇑
產品外形及結構尺寸
Z41T-10C 型法蘭連接鋼制閘閥主要外形及結構尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
f
|
H
|
D0
|
重量/kg
|
|
40
|
165
|
145
|
110
|
85
|
18
|
4×Φ18
|
3
|
245
|
135
|
10
|
|
50
|
178
|
160
|
125
|
100
|
20
|
4×Φ18
|
3
|
286
|
180
|
17
|
|
65
|
190
|
180
|
145
|
120
|
20
|
4×Φ18
|
3
|
320
|
180
|
22
|
|
80
|
203
|
195
|
160
|
135
|
22
|
4×Φ18
|
3
|
373
|
200
|
27
|
|
100
|
229
|
215
|
180
|
155
|
22
|
8×Φ18
|
3
|
428
|
200
|
34
|
|
125
|
250
|
245
|
210
|
185
|
24
|
8×Φ18
|
3
|
513
|
240
|
50
|
|
150
|
270
|
280
|
240
|
210
|
24
|
8×Φ23
|
3
|
582
|
240
|
64
|
|
200
|
292
|
335
|
295
|
265
|
26
|
8×Φ23
|
3
|
730
|
320
|
100
|
|
250
|
330
|
390
|
350
|
320
|
28
|
12×Φ23
|
3
|
897
|
320
|
145
|
|
300
|
356
|
440
|
400
|
368
|
28
|
12×Φ23
|
3
|
1032
|
400
|
191
|
|
350
|
381
|
500
|
460
|
428
|
30
|
16×Φ23
|
3
|
1170
|
400
|
-
|
|
400
|
406
|
565
|
515
|
482
|
32
|
16×Φ25
|
3
|
1330
|
500
|
-
|
|
450
|
432
|
615
|
565
|
532
|
32
|
20×Φ25
|
3
|
1460
|
500
|
-
|
|
500
|
457
|
670
|
620
|
585
|
34
|
20×Φ25
|
3
|
1650
|
500
|
-
|
返回頁首 ⇑

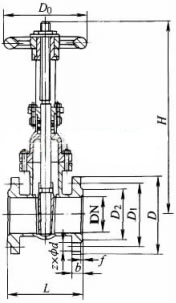

產品外形及結構尺寸示意圖
聲明：本文中所有文字、數據、圖片均只適用于參考，Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：Z41T-10C 型法蘭連接鋼制閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
