應用范圍

技術參數

本閥主要應用于氣動控制系統，如控制氣缸、氣動機械設備等以氣體作為驅動裝置的自動化控制系統。

介質溫度：C2：5℃～50℃

工作壓力：2～8bar

運作方式：先導活塞式

適用介質：空氣、氮?dú)?span>

閥體材質：鋁

密封材質：NBR

功能選項

電氣參數

代號

功能選項

功能說明

線圈參數：AC220V 110V 24V, DC24V 12V

SE

單電控

一個線圈控制

防護等級： IP65

DE

雙電控

兩個線圈控制

額定功率：普通型AC:4.5VA,DC:3W 防爆型AC:5.5VA,DC:5W

E

防爆型

防爆等級：ExdII BT4

電壓公差：±10%

規格參數表

型號

通用型號

氣源接口G

通徑mm

外形尺寸

工作壓力

GX進氣

GY排氣

L

L1

W

H

WILO2506

4V110-06

1/8

1/8

6

53.5

27

18

98

1.5～8

WILO2508

4V210-08

1/4

1/8

8

66.5

35

22

117.5

1.5～8

WILO2510

4V310-10

1/4 3/8

1/4

10

69

40

27

135.5

1.5～8

WILO2515

4V410-15

3/8 1/2

1/2

15

74

50

34

168

1.5～8

規格參數表（雙控）

型號

通用型號

氣源接口G

通徑mm

外形尺寸

工作壓力

GX進氣

GY排氣

L

L1

W

H

WILO2506

4V120-06

1/8

1/8

6

53.5

27

18

140

1.5～8

WILO2508

4V220-08

1/4

1/8

8

66.5

35

22

172

1.5～8

WILO2510

4V320-10

1/4 3/8

1/4

10

69

40

27

191

1.5～8

WILO2515

4V420-15

3/8 1/2

1/2

15

74

50

34

222

1.5～8

優化建議

*以上LDSE2306電源連接普通型為引線式，該規格無防爆型，其余規格普通型為標準接線盒。

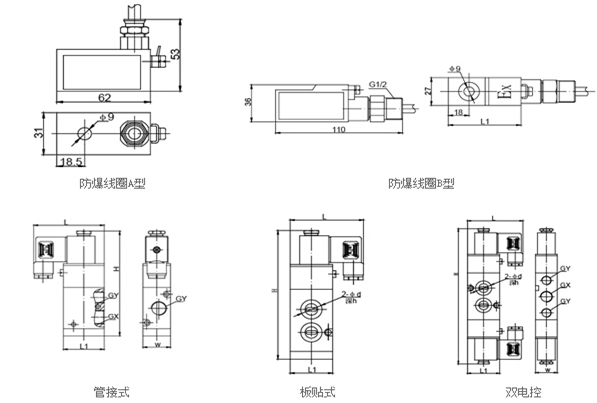

*表中尺寸為普通閥尺寸，防爆型尺寸有所變化，請參考后面防暴線圈尺寸。

*流體介質空氣或氮?dú)庑杞?jīng)40微米過濾且無腐蝕性，流體應無凝固或結晶現象。
