上海吉邁閥門制造有限公司主要生產≦WZ40H-40 型波紋管閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
【產品說明】

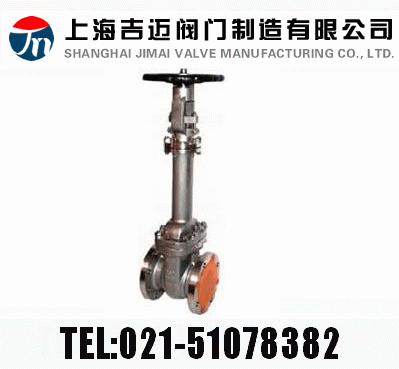

WZ40H-40 型波紋管閘閥：手動驅動、法蘭式連接、明桿楔式彈性閘板結構，閥座密封面材料為不銹鋼、公稱壓力 PN40、閥體材料為碳素鋼的波紋管閘閥。
紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，應用于電站、天然氣、氨、真空、冷凍系統、熱油、熱水系統，特別適用于易燃、易爆、有毒及貴重介質的管路。
【產品性能參數】
WZ40H-40 型波紋管閘閥主要性能參數
|
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
|
WZ40H-40
|
40
|
4.0
|
≤ 425
|
無腐蝕性介質
|
返回頁首 ⇑
【產品零部件材料】
WZ40H-40 型波紋管閘閥零部件材料
|
型號
|
材料
|
|
閥體、閥蓋、閘板
|
閥桿
|
密封面
|
填料
|
波紋管
|
|
WZ40H-40
|
碳素鋼
|
鉻不銹鋼
|
鉻不銹鋼或碳鋼堆焊硬質合金
|
柔性石墨或夾不銹鋼絲柔性石墨
|
奧氏體不銹鋼
|
返回頁首 ⇑
【產品外形及結構尺寸】
WZ40H-40 型波紋管閘閥外形及結構尺寸 (mm)
|
DN
|
H
|
L
|
W
|
t
|
d
|
G
|
C
|
D
|
z×ød1
|
|
20
|
311
|
152.5
|
110
|
16
|
20
|
43
|
82.5
|
120
|
4×ø18
|
|
25
|
442
|
165
|
150
|
17.5
|
25
|
51
|
89
|
125
|
4×ø18
|
|
40
|
509
|
190.5
|
150
|
21
|
42
|
73
|
114.5
|
155
|
4×ø22
|
|
50
|
624
|
216
|
200
|
22.4
|
51
|
92
|
127
|
165
|
8×ø19
|
|
80
|
744
|
283
|
250
|
28.5
|
76
|
127
|
168
|
210
|
8×ø22
|
|
100
|
906
|
305
|
250
|
31.8
|
102
|
157
|
200
|
254
|
8×ø22
|
|
150
|
1148
|
403
|
350
|
36.6
|
152
|
216
|
270
|
318
|
12×ø22
|
|
200
|
1404
|
419
|
400
|
41.2
|
203
|
270
|
330
|
381
|
12×ø25
|
|
250
|
1724
|
457
|
450
|
47.8
|
254
|
324
|
387.5
|
444
|
16×ø29
|
返回頁首 ⇑

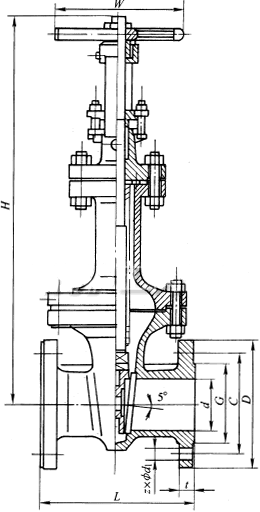

【產品外形及結構尺寸示意圖】
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，WZ40H-40 型波紋管閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：WZ40H-40 型波紋管閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
