上海吉邁閥門制造有限公司主要生產≦Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
【產品說明】
Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥：手動、內螺紋連接、明桿楔式單閘板，Z11H 閥座密封面材料為 Cr13 系不銹鋼、Z11Y 閥座密封面材料為硬質合金，公稱壓力 PN25~PN160，閥體材料為碳素鋼（Z11H-25~63 Z11Y-25~160）、鍛鋼（Z11H-100~160）、鉻鉬鋼（Z11Y-25I~63I）、鉻鎳鈦不銹鋼（Z11Y-25P~160P）的閘閥。
【產品性能參數】
Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥主要性能參數
|
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
|
Z11H-25
|
25
|
2.5
|
≤425
|
水、蒸汽、油品
|
|
Z11H-40
|
40
|
4.0
|
|
Z11H-63
|
63
|
6.3
|
|
Z11H-100
|
100
|
10
|
≤450
|
|
Z11H-160
|
160
|
16
|
|
Z11Y-25
|
25
|
2.5
|
≤425
|
水、蒸汽、油品
|
|
Z11Y-40
|
40
|
4.0
|
|
Z11Y-63
|
63
|
6.3
|
|
Z11Y-100
|
100
|
10
|
|
Z11Y-160
|
160
|
16
|
|
Z11Y-25I
|
25
|
2.5
|
≤550
|
蒸汽、油品
|
|
Z11Y-40I
|
40
|
4.0
|
|
Z11Y-63I
|
63
|
6.3
|
|
Z11Y-25P
|
25
|
2.5
|
≤150
|
弱腐蝕性介質
|
|
Z11Y-40P
|
40
|
4.0
|
|
Z11Y-63P
|
63
|
6.3
|
|
Z11Y-100P
|
100
|
10.0
|
|
Z11Y-160P
|
160
|
16.0
|
返回頁首 ⇑
【產品零部件材料】
Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥零部件材料
|
型號
|
材料
|
|
閥體、閥蓋、閘板
|
閘桿
|
密封面
|
填料
|
|
Z11H-25
|
碳素鋼
|
鉻不銹鋼
|
鉻不銹鋼或碳鋼堆焊硬質合金
|
石棉石墨或柔性石墨
|
|
Z11H-40
|
|
Z11H-63
|
|
Z11H-100
|
鍛鋼
|
鍛鋼
|
鉻不銹鋼
|
-
|
|
Z11H-160
|
|
Z11Y-25
|
碳素鋼
|
鉻不銹鋼
|
鉻不銹鋼或碳鋼堆焊硬質合金
|
石棉石墨或柔性石墨
|
|
Z11Y-40
|
|
Z11Y-63
|
|
Z11Y-100
|
|
Z11Y-160
|
|
Z11Y-25I
|
鉻鉬鋼
|
耐熱鋼或鉻不銹鋼
|
鉻鉬鋼堆焊硬質合金
|
石棉石墨或柔性石墨
|
|
Z11Y-40I
|
|
Z11Y-63I
|
|
Z11Y-25P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦鋼堆焊硬質合金
|
柔性石墨或聚四氟
|
|
Z11Y-40P
|
|
Z11Y-63P
|
|
Z11Y-100P
|
|
Z11Y-160P
|
返回頁首 ⇑
【產品外形及結構尺寸】
Z11H PN25~PN63 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
|
DN
|
Rc / in
|
L
|
D
|
H
|
H1
|
D0
|
重量/ kg
|
|
15
|
Rc ½
|
90
|
34
|
208
|
229
|
120
|
3.5
|
|
20
|
Rc ¾
|
100
|
44
|
244
|
275
|
140
|
5.7
|
|
25
|
Rc 1
|
110
|
48
|
261
|
296
|
160
|
6.9
|
|
32
|
Rc 1¼
|
120
|
56
|
270
|
310
|
160
|
8.5
|
|
40
|
Rc 1½
|
135
|
64
|
304
|
352
|
200
|
12.3
|
|
50
|
Rc 2
|
155
|
75
|
318
|
377
|
240
|
30
|
Z11Y PN25~PN160 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
|
DN
|
Rc / in
|
L
|
D
|
H
|
H1
|
D0
|
重量 / kg
|
|
15
|
Rc ½
|
80
|
34
|
142
|
155
|
100
|
1.9
|
|
20
|
Rc ¾
|
90
|
40
|
145
|
160
|
100
|
2.0
|
|
25
|
Rc 1
|
100
|
50
|
164
|
186
|
120
|
3.3
|
|
32
|
Rc 1¼
|
120
|
58
|
187
|
216
|
140
|
4.8
|
|
40
|
Rc 1½
|
130
|
66
|
215
|
250
|
160
|
6.7
|
|
50
|
Rc 2
|
140
|
78
|
244
|
276
|
180
|
9.6
|
返回頁首 ⇑

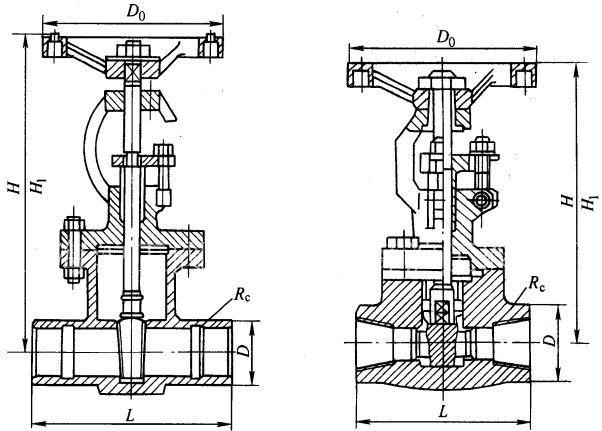

【產品外形及結構尺寸示意圖】
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
