上海吉邁閥門制造有限公司主要生產≦GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器≧也是國內過濾器生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
產品說明
GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器具有結構先進、阻力小、排污時間短、效率高、安裝檢修方便、成本低等特點。適用介質為水、蒸汽、油，可滿足不同管道需求。
產品性能參數
GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器主要性能參數
|
型號
|
PN
|
工作壓力 (Mpa)
|
適用溫度 (℃)
|
適用介質
|
|
GL41H-10
|
10
|
1.0
|
≤ 120
|
水、蒸汽、油
|
|
GL41H-16
|
16
|
1.6
|
≤ 200
|
水、蒸汽、油
|
|
GL41H-16Q
|
16
|
1.6
|
≤ 220
|
水、蒸汽、油
|
返回頁首 ⇑
產品零部件材料
GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器零部件材料
|
型號
|
材料
|
|
閥體、閥蓋
|
過濾網
|
螺塞
|
墊片
|
|
GL41H-10
|
灰鑄鐵
|
不銹鋼
|
可鍛鑄鐵
|
橡膠石棉板
|
|
GL41H-16
|
灰鑄鐵
|
不銹鋼
|
可鍛鑄鐵
|
橡膠石棉板
|
|
GL41H-16Q
|
球磨鑄鐵
|
不銹鋼
|
可鍛鑄鐵
|
橡膠石棉板
|
返回頁首 ⇑
產品外形及結構尺寸（PN16）
GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器主要外形及結構尺寸
|
型號
|
DN
|
L
|
D
|
z×ød
|
H
|
重量/kg
|
|
GL41H-10
|
50
|
250
|
160
|
4×ø18
|
168
|
|
|
65
|
280
|
180
|
4×ø18
|
185
|
|
80
|
315
|
195
|
4×ø18
|
200
|
|
100
|
370
|
215
|
8×ø18
|
255
|
|
125
|
450
|
245
|
8×ø18
|
295
|
|
150
|
510
|
280
|
8×ø23
|
345
|
|
200
|
560
|
335
|
8×ø23
|
425
|
|
250
|
745
|
390
|
12×ø23
|
515
|
|
300
|
780
|
440
|
12×ø23
|
600
|
|
GL41H-16Q
|
50
|
250
|
160
|
4×ø18
|
168
|
|
65
|
280
|
180
|
4×ø18
|
185
|
|
80
|
315
|
195
|
8×ø18
|
200
|
|
100
|
370
|
215
|
8×ø18
|
255
|
|
125
|
450
|
245
|
8×ø18
|
295
|
|
150
|
510
|
280
|
8×ø23
|
345
|
|
200
|
560
|
335
|
12×ø23
|
425
|
|
250
|
745
|
405
|
12×ø25
|
515
|
|
300
|
780
|
460
|
12×ø25
|
600
|
|
GL41H-16
|
32
|
180
|
135
|
4×ø18
|
90
|
4.9
|
|
40
|
220
|
145
|
4×ø18
|
125
|
7.3
|
|
50
|
240
|
160
|
4×ø18
|
145
|
10.1
|
|
65
|
280
|
180
|
4×ø18
|
165
|
14
|
|
80
|
320
|
195
|
8×ø18
|
210
|
19.2
|
|
100
|
380
|
215
|
8×ø18
|
250
|
27
|
|
125
|
440
|
245
|
8×ø18
|
295
|
49.7
|
|
150
|
480
|
280
|
8×ø23
|
335
|
59.4
|
|
200
|
600
|
335
|
12×ø23
|
380
|
97.2
|
|
250
|
605
|
405
|
12×ø25
|
430
|
132.4
|
|
300
|
635
|
460
|
12×ø25
|
460
|
173.2
|
|
350
|
696
|
520
|
16×ø25
|
495
|
230
|
|
400
|
790
|
580
|
16×ø30
|
560
|
320
|
|
450
|
850
|
640
|
20×ø30
|
641
|
460
|
返回頁首 ⇑

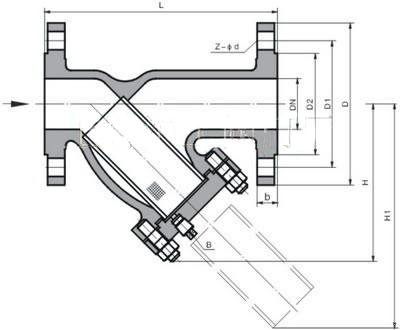

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：GL41H 型 PN10~PN16 法蘭連接鐵制Y型過濾器
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
