上海吉邁閥門制造有限公司主要生產≦Y43X-10、Y43X-16 型鑄鐵比例式減壓閥≧也是國內減壓閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

產品說明

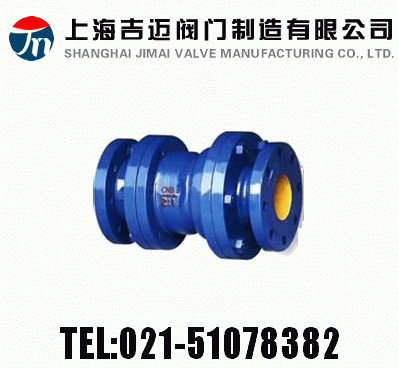

Y43X-10、Y43X-16 型鑄鐵比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16，閥體材料為鑄鐵的固定比例式減壓閥。

主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10、Y43X-16 型鑄鐵比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。

產品性能參數

Y43X-10、Y43X-16 型鑄鐵比例式減壓閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Y43X-10	10	1.0	≤90	水、氣
Y43X-16	16	1.6	≤90	水、氣

返回頁首 ⇑

產品零部件材料

Y43X-10、Y43X-16 型鑄鐵比例式減壓閥零部件材料

型號	閥體材料
Y43X-10	鑄鐵
Y43X-16	鑄鐵

返回頁首 ⇑

產品外形及結構尺寸（PN10）

Y43X-10 型鑄鐵比例式減壓閥外形及結構尺寸

比例	DN	D	D1	D2	D3	b	z×ød	A
2:1 3:1 5:2 3:2 4:3	25	115	85	65	115	16	4×ø14	232
	32	140	100	78	140	18	4×ø18	246
	40	150	110	85	150	18	4×ø18	256
	50	165	125	100	165	20	4×ø18	270
	65	185	145	120	185	20	4×ø18	306
	80	200	160	135	210	22	8×ø18	320
	100	220	180	155	240	24	8×ø18	340
	125	250	210	185	275	26	8×ø18	400
	150	285	240	210	310	28	8×ø22	429
	200	340	295	265	355	28	8×ø22	358
4:1 5:1	25	115	85	65	125	16	4×ø14	232
	32	140	100	78	150	18	4×ø18	246
	40	150	110	85	155	18	4×ø18	256
	50	165	125	100	175	20	4×ø18	270
	65	185	145	120	200	20	4×ø18	306
	80	200	160	135	230	22	8×ø18	320
	100	220	180	155	265	24	8×ø18	340
	125	250	210	185	300	25	8×ø18	400
	150	285	240	210	350	28	8×ø22	419
	200	340	295	265	400	28	8×ø22	458

返回頁首 ⇑

產品外形及結構尺寸（PN16）

Y43X-16 型鑄鐵比例式減壓閥外形及結構尺寸

比例	DN	D	D1	D2	D3	b	z×ød	A
2:1 3:1 5:2 3:2 4:3	25	115	85	65	115	16	4×ø14	232
	32	140	100	78	140	18	4×ø18	246
	40	150	110	85	150	18	4×ø18	256
	50	165	125	100	165	20	4×ø18	270
	65	185	145	120	185	20	4×ø18	306
	80	200	160	135	210	22	8×ø18	320
	100	220	180	155	240	24	8×ø18	340
	125	250	210	185	275	26	8×ø18	400
	150	285	240	210	310	28	8×ø22	429
	200	340	295	265	355	30	12×ø22	358
4:1 5:1	25	115	85	65	125	16	4×ø14	232
	32	140	100	78	150	18	4×ø18	246
	40	150	110	85	155	18	4×ø18	256
	50	165	125	100	175	20	4×ø18	270
	65	185	145	120	200	20	4×ø18	306
	80	200	160	135	230	22	8×ø18	320
	100	220	180	155	265	24	8×ø18	340
	125	250	210	185	300	26	8×ø18	400
	150	285	240	210	350	28	8×ø22	419
	200	340	295	265	400	30	12×ø22	458

返回頁首 ⇑

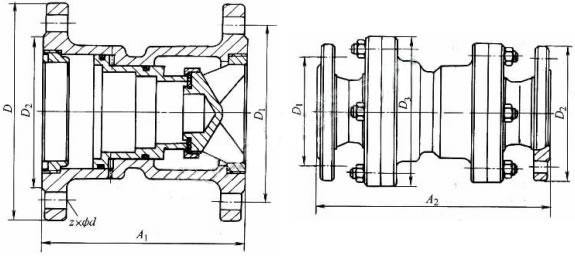

產品外形及結構尺寸示意圖

返回頁首 ⇑



訂貨提供產品參數：Y43X-10、Y43X-16 型鑄鐵比例式減壓閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。

專業制造、專業服務，吉邁為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1. 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量

訂貨流程

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
   1. 結構長度
   2. 連接形式
   3. 公稱直徑、全通徑、縮徑、管道尺寸
   4. 運用介質及溫度、壓力范圍
   5. 實驗、檢驗標準及其他要求
2. 本場可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
